气动执行器结构图及原理

　　气动执行机构俗称气动头又称气动执行器(英文：Pneumatic actuator ) 执行器按其能源形式分为气动，电动和液动三大类，它们各有特点，适用于不同的场合。气动执行器是执行器中的一种类别。

　　气动执行器还可以分为单作用和双作用两种类型：执行器的开关动作都通过气源来驱动执行，叫做DOUBLE ACTING (双作用)。SPRING RETURN (单作用)的开关动作只有开动作是气源驱动，而关动作是弹簧复位。 气动执行机构简介

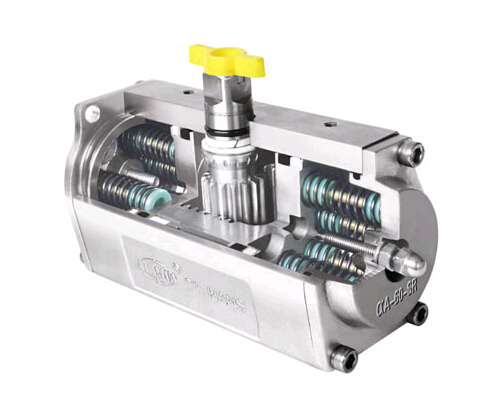

　　气动执行器的执行机构和调节机构是统一的整体，其执行机构有薄膜式、活塞式、拨叉式和齿轮齿条式。活塞式行程长，适用于要求有较大推力的场合;而薄膜式行程较小，只能直接带动阀杆。拨叉式气动执行器具有扭矩大、空间小、扭矩曲线更符合阀门的扭矩曲线等特点，但是不很美观;常用在大扭矩的阀门上。齿轮齿条式气动执行机构有结构简单，动作平稳可靠，并且安全防爆等优点，在发电厂、化工，炼油等对安全要求较高的生产过程中有广泛的应用。
