气动蝶阀说明
产品用途及结构特点
气动蝶阀广泛用于天然气、油品、化工、冶金、造纸、电办、矿业，印染、生物制药，日用化工，食品饮料，水处理及空气处理等行业的流体自动控制或调节控制，与自动化气动仪表配套使用。
系列气动蝶阀结构特点为：
气动执行器：采用新型AT系列气动执行器，其结构获得国家实用新型专利(ZL 2009 2 0175421.2)有双作用式和单作用式(弹簧复位)，采用齿轮齿条式结构传动，性能更可靠；大口径阀门采用AW系列气动执行器，采用拔叉式结构传动，结构合理，输出扭矩大，有双作用式和单作用式(弹簧复位)；详细参数请参考本公司AT系列及AW系列气动执行器样本。
中线弹性密封：密封材料分橡胶和氟塑料或全衬橡胶和氟塑料，弹性阀座配高精度蝶板确保零泄漏，阀杆底、中、上部配有衬套，用于支撑和旋转滑动，保特至小磨擦力。产品重量轻，体积小，启闭迅速。
三偏心结构密封：阀座密封材料分金属密封和氟塑料密封。金属密封蝶阀有弹性密封圈阀座与多层复合蝶板，三维偏心密封结构启闭磨擦小，密封性能可靠，抗磨损耐高温，具有自定心作用，泄漏至小，使用寿命长。产品结构合理重量轻，休积小，安装尺寸小，操作简便，启闭迅速，是目前发展非常快适用非常广泛的流体控制阀门。

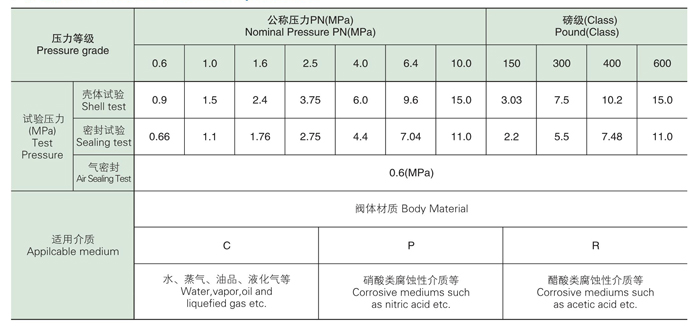

产品性能规范

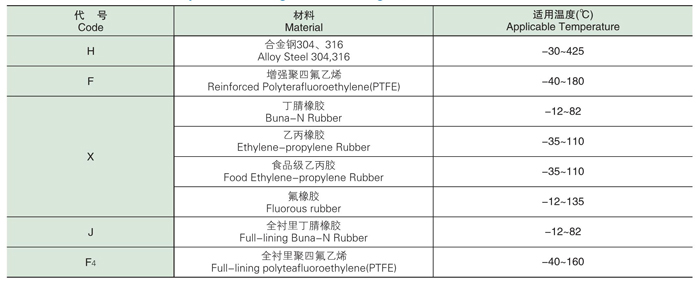

阀座密封材料温度额定值

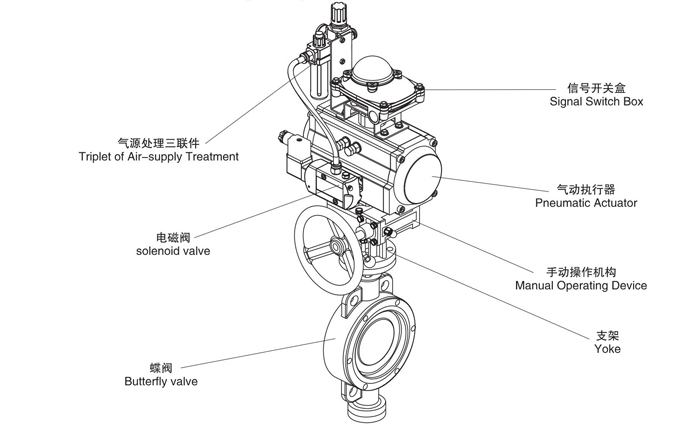

附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：ZTSD系列
