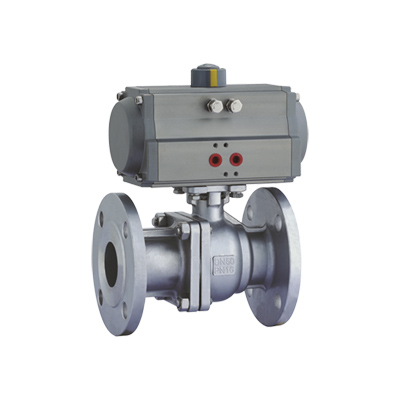

JIS标准气动球阀

产品说明：

AT系列新型阀门气动执行器 AT新型齿轮齿条式气动执行器由浙江志泰公司综合了国内外新技术，通过CAD三维模型创新优化设计，外形美观紧凑、现代化的造型；并采用实用新型材料、新工艺，使产品的质量、性能更加可靠；多规格选型更经济实惠；产品全面符合新标准技术规范，满足现在和未来的需求。

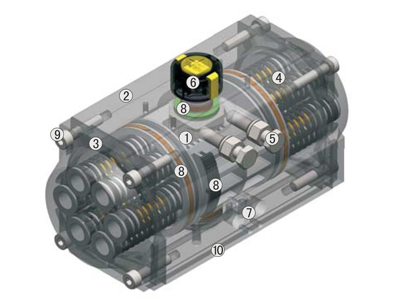

①齿轮齿条双活塞对称结构设计，动作快速平稳，精度高，输出功率大，通过简单的改变活塞装配位置可得到反方向旋转。
②挤压的优良铝合金缸体，经精密加工中心加工的内孔和外部表面进行硬质阳极氧化处理，使用寿命更长，摩擦系数低。 ③AT系列新型阀门气动执行器采用一体式设计，所有的双作用和单作用执行器型号，都具有相同的缸体。和端盖，很方便通过加装弹簧或拆除弹簧来改变作用方式。 ④组合式预符荷安全弹簧组，不论在装配过程或使用现场中，都能方便而可靠的安装或增减弹簧数量。	⑤外部侧面两个单独调节螺钉对于已安装在阀门上的执行器更是准确方便，调节阀开和阀关位置，如需全行程调节时则另外在两个端盖处配置较长调节螺钉。 ⑥多功能位置指示器，现场可视化指示，符合VlD／VIE3845、NAMUR标准槽，能安装并输出所有附件，如限位开关盒、电气定位器、位置传感器	⑦气源接口符合NRMAR标准，可直接安装NUMAR标准电磁阀。 ⑧齿条背面的复合材料轴瓦和活塞导向环以及输出轴的轴承等为防止金属对金属的摩擦，并且增加润滑，使其低摩擦、长寿命。 ⑨所有的紧固件均采用不锈钢材料，长期耐腐蚀。 ⑩连接部分符合全新标准规范 IS05211，DlN3337(F03-F25)使产品安装具有互换性、通用性。

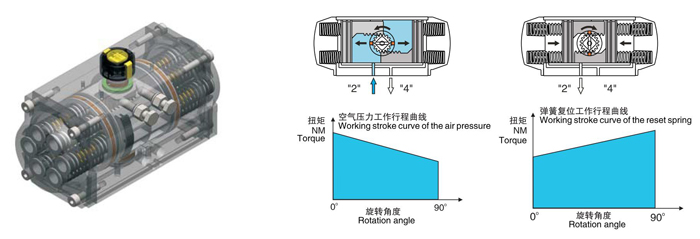

DR(DL)型双作用式工作原理
当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。反之气源压力从气口(4)进入气缸两端气腔时，使两活塞向气缸中间方向移动，中间气腔的空气通过气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装，输出轴变为反向旋转，即为双作用反转DL型)

SC(S0)型单作用式工作原理
当气源压力从气口(2)进入气缸两活塞之间中腔时，使两活塞分离向气缸两端方向移动，迫使两端的弹簧压缩，两端气腔的空气通过气口(4)排出，同时使两活塞齿条同步带动输出轴(齿轮)逆时针方向旋转。在气源压力经过电磁阀换向后，气缸的两活塞在弹簧的弹力下向中间方向移动，中间气腔的空气从气口(2)排出，同时使两活塞齿条同步带动输出轴(齿轮)顺时针方向旋转。(如果把活塞相对反方向安装，弹簧复位时输出轴变为反向旋转，即为单作用反转S0型)
